手摇香肠绑线机打节扎线机说明书
来源:景国机电作者:陈景国网址:http://www.18826926185.com
文章附图

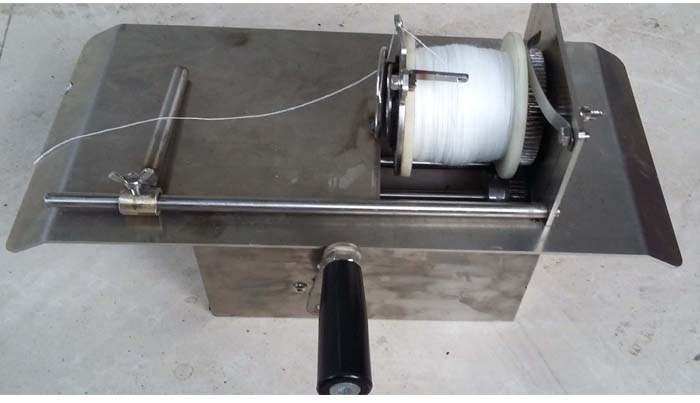

GC手摇香肠绑线机打节扎线机说明书



扎线示意

机器型号中的数字表示主轴过孔的直径,即能穿过的肠的最大直径,请认准所订购型号。

一、机器应按图示安装在稳固桌子侧面,也可以安装在桌子上面靠近边缘的位置,但必须牢固。

二、将摇把安装轴上的两个螺母拆下一个,另一个旋紧,然后将摇把装上,再装上另一个螺母压紧摇把。安装时请用手扶住绕线板。

三、将工作台板上的定位杆调至需要的长度。

四、按图穿好线和肠,手工打好第一个节,然后右手顺时针摇动摇把,绕线器将带动棉(麻)线在肠上绕圈扎结,绕两到三个圈后,左手拉动肠向前走动一节,如此工作。该动作需要连续不断,用力要均匀,摇动的速度要快一些,太慢绕不紧。摇和拉的动作要协调,线是连续的不能剪断。

五、线绕完后,重新上线,先拆下助力杆,再将线头绕在绕线轮上,然后逆时针摇动摇把,左手将线均匀分配在绕线轮上即可迅速将线绕到轮上。

六、如果扎肠和上线时感觉绕线轮太松,可以用绕线轮右边的弹簧压片轻压绕线轮,但压力不能过大,否则拉肠时不顺利。

七、本机分初级模式和高级模式两种工作模式;出厂时按初级模式,即有助力杆。生手使用本机时需要用助力杆,这时可以用弹片将绕线轮压紧一些,这样扎肠也比较紧;如果两手配合比较熟练,能进行不停顿的工作,则可以除掉助力杆,这样工作效率非常高。

八、工作结束后请将机器清洁干净。

注意:机器转动时,请不要将手伸入机器内部,以免受伤!

故障排除:断线,拉线不畅,转动太重

断线是穿线孔有毛刺,处理办法:用砂纸打磨光滑。

拉线不畅是上线太松,如图1

处理方法:上线一定要紧一点,

转运太重是调线松紧螺丝太紧了处理方法:回转一些螺丝,传动部位加点油。

上线最好是中间大,两边小,如下图2

 图1

 图2
